16bar HF系列 压缩空气精密过滤器

为什么要使用压缩空气后处理设备？

√    压缩空气使仅次于电力的第二大动力能源， 具有多种用的工艺气源。

√    大多数工业压缩空气在约7、10或 13barg的压力下运行， 净化和分离设备也通常围绕这些工作进行设计。有些应用行业如食品、饮料、激光切割等需要更要的工作压力，压力增加，随之压缩空气中的污染物浓度也会增加。

√    而未经处理的压缩空气也会含有许多潜在而有害危险的污染物，这些污染物必须降到可接受水平， 以保护使用者安全，提高企业生产设备的效率和降低运营成本。

√    如果这些潜在的污染物缺乏控制，可能导致企业面临起诉。

√    HF系列针对激光切割等行业的中压需求，解决用户在应用压缩空气中问题，提交生产效率；

产品特点 & 优势

1、 所有的壳体都是铝合金一体压铸成型的，结构坚固，使用寿命长。所有外壳在涂漆前均经过清洁，除油，防腐处理；

2、 外壳经过压力爆破测试，在12Mpa的压力下，最大爆破压力不小于12Mpa；

3、 优质过滤材料，减少空气流量和压力损失，颗粒过滤效率达到99.99％，初始湿压降至0.2bar；

4、 精密的螺纹加工技术，非常便于操作员安装；

5、 新型并联设计减少了安装和维护空间，可固定在墙体上；

6、 过滤器等级PF, AO，AA，ACS，AX，AR，AAR符合ISO8573.1-2010标准；

7、 FPM密封圈提高了气密性，实现了更好的过滤性能；

8、 采用PA + GF材料的顶盖，可承受240℃的温度，能够抵抗一般的酸和化学腐蚀，具有极强的疏水性和疏油性；

9、 容尘量的96％孔隙率，使用寿命长达6000-8000小时，压力损失0.17-0.65 bar；

10、 双重支撑网，确保元素的强度，并保护玻璃纤维材料。

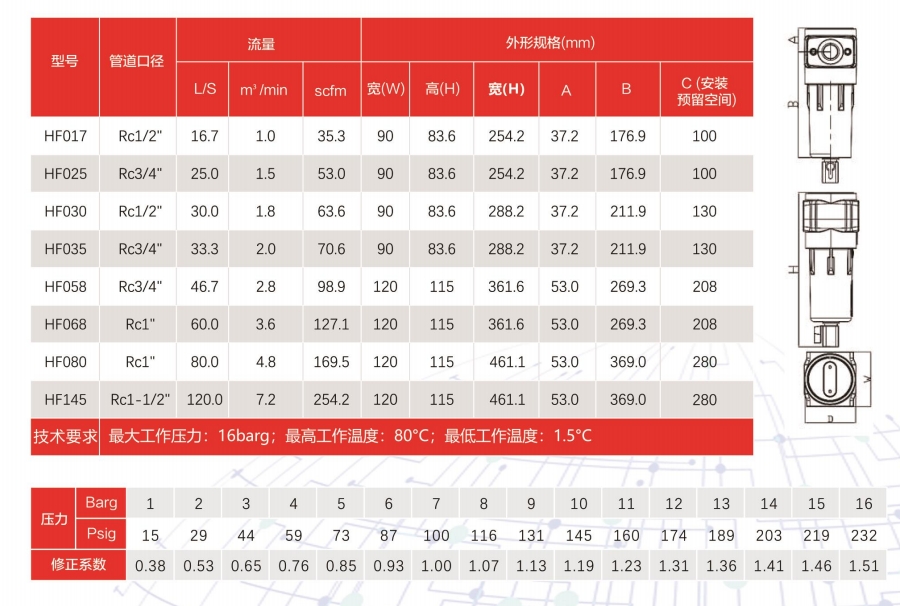

产品选型：

型号	管道直径	流量			外形尺寸 (mm)
		L/S	m³/min	cfm	宽(W)	深度(D)	高(H)	A	B
HF017	RC1/2"	16.7	1.0	35.3	90	82	253	39	173
HF025	RC3/4"	25.0	1.5	53.0	90	82	253	39	173
HF030	RC1/2"	30.0	1.8	63.6	90	82	289	39	207
HF035	RC3/4"	33.3	2.0	70.6	90	82	289	39	207
HF058	RC3/4"	46.7	2.8	98.9	120	113	369	52	273
HF068	RC1"	60.0	3.6	127.1	120	113	369	52	273
HF080	RC1"	80.0	4.8	169.5	120	113	469	52	373
HF145	RC1-1/2"	120.0	7.2	254.2	120	113	469	52	373
技术要求：	最大工作压力：16barg, 最高工作温度：80℃, 最低工作温度1.5℃
压力	Barg	1	2	3	4	5	6	7	8	10	11	12	13	14	15	16
	Psig	15	29	44	59	73	87	100	116	145	160	174	189	203	219	232
修正系数		0.38	0.53	0.65	0.76	0.85	0.93	1.00	1.07	1.19	1.23	1.31	1.36	1.41	1.46	1.51
